Цена за 1 (одну) штуку.
Метательная машина
ФОРВАРД ММ-1 предназначена для тренировочной стрельбы по тарелочкам. Дальность полета мишени, выпущенной из данной машинки – 30-45 метров. Траектория полета мишени по высоте и дальности выбирается путем настройки параметров машинки.
Количество одновременно запускаемых мишеней
1 штука.
Для стрельбы можно использовать тарелки размеров
Стандарт и Мини.
Может быть использована в охотхозяйствах, небольших клубах и частными лицами.
ФОРВАРД ММ-1 рассчитана на многолетнюю безотказную работу при условии выполнения правил пользования.
КОНСТРУКЦИЯ:
Машинка выполнена в виде переносного портативного устройства и состоит из основания 1, метательного механизма 2 и откидного кронштейна 3. Метательный механизм 2 выполнен в виде поворотного рычага 4, установленного на корпусе 5 шарнирно. На корпусе также смонтирован замок 6, натяжной винт 7 и рабочая пружина 8. В нерабочем состоянии метательный механизм, пружина и откидной кронштейн укладываются и крепятся на основании с помощью барашков.

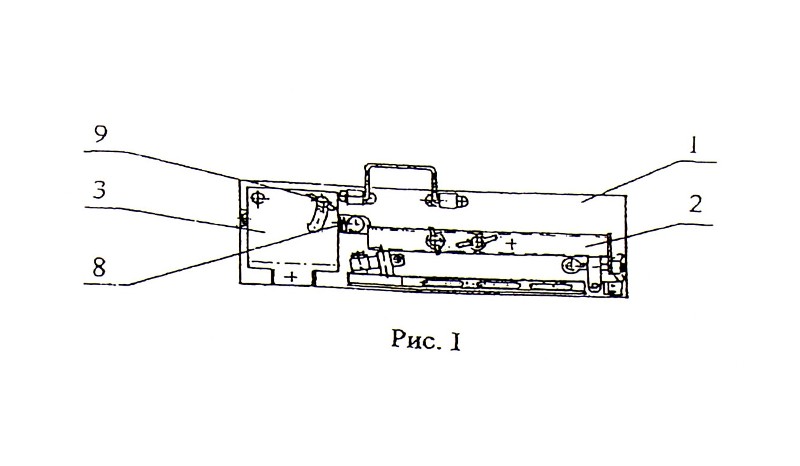

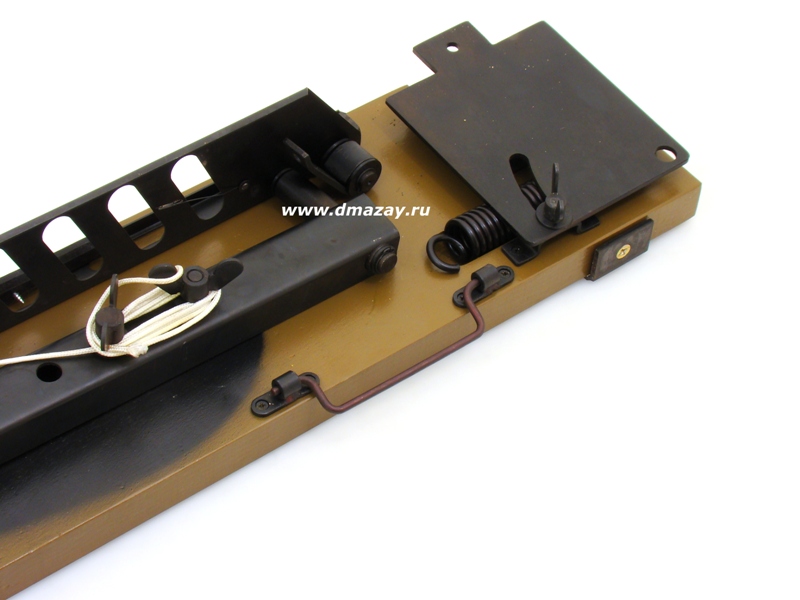

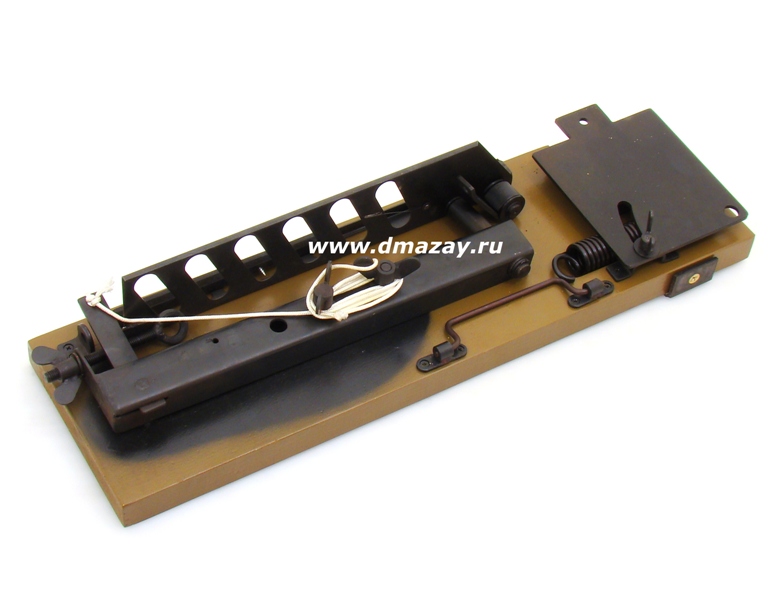

Метательная машинка в разобранном виде:

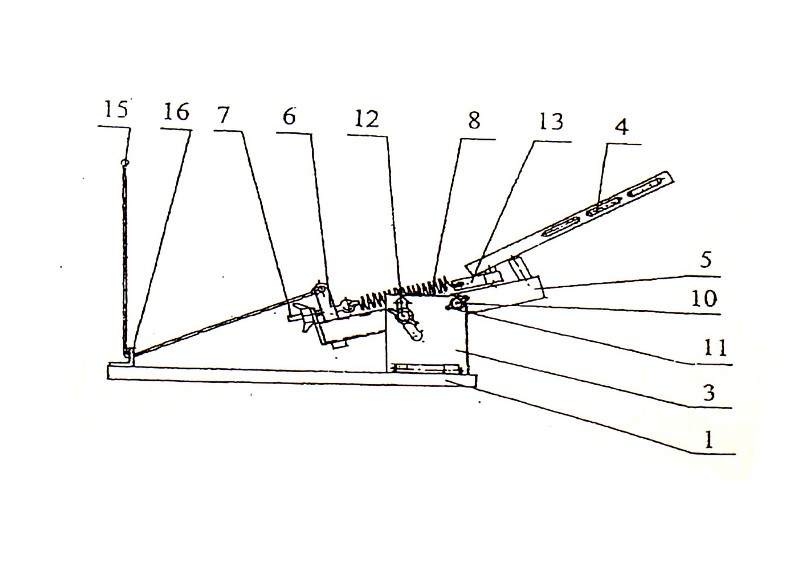

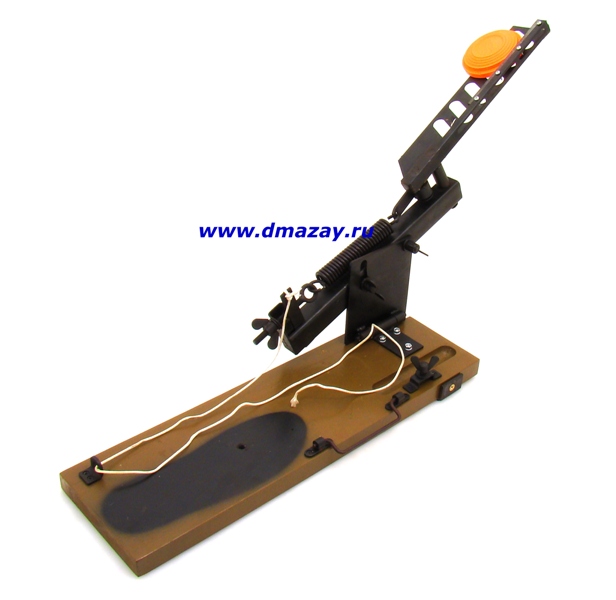

Собранная метательная машинка ММ-1:
Сборка и использование:
1) Откинуть вертикалью и закрепить винтом 9 кронштейн 3.
2) Установить на оси 10 метательный механизм 2, завернуть барашек 11, затянуть винт 12.
3) Зацепить пружину 8 одним зацепом за отверстие петли 13 рычага 4, другим за ушко натяжного винта 7.

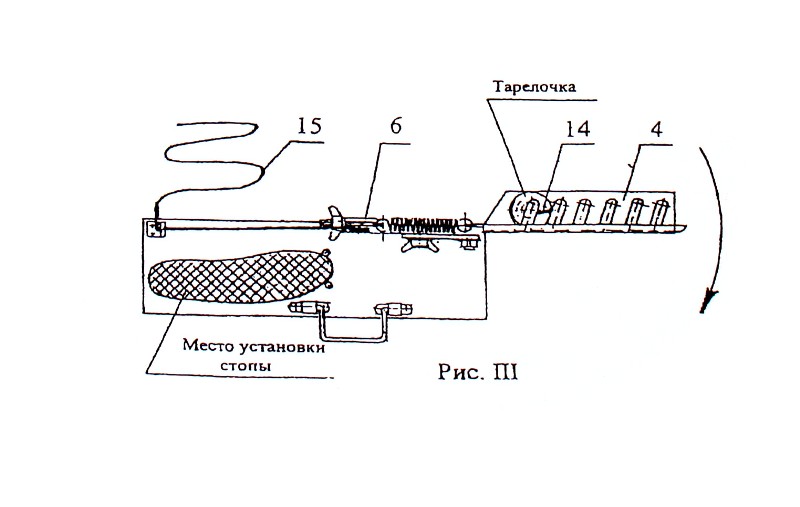

4) Для взведения метательного механизма необходимо наступить правой ногой на основание 1 в указанном месте и рукой повернуть рычаг 4 по часовой стрелке до фиксации его в замке 6.
5) Положить тарелочку на фиксатор 14, расположенный из плоскости рычага 4 и, не убирая ноги с основания машины, потянуть за шнур 15 вертикально вверх, предварительно протянув его в ушко 16, закрепленного на основании.
Наклон и кривизна траектории полета мишени выбирается изменением положения метательного механизма 2 на откидном кронштейне 3 и усилием натяжения рабочей пружины 8.

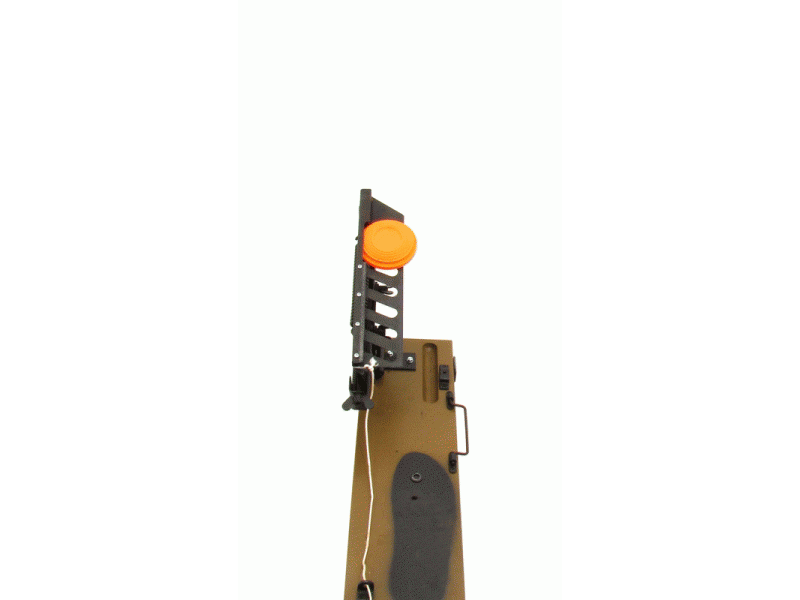

ПРИНЦИП ДЕЙСТВИЯ:
Поворачивая рукой по часовой стрелке, лопасть машинки заводится за флажок фиксатора.
В результате происходит натяжение пусковой пружины и фиксация лопасти.
Одна или две мишени кладутся на лопасть и фиксируются на ней.
При натяжении шнура рукой фиксатор освобождает лопасть и происходит пуск мишеней.
Надежная и долговечная пружина обеспечивает выброс тарелок
до 45 метров.
Надежный спусковой механизм оснащен пружиной возврата.

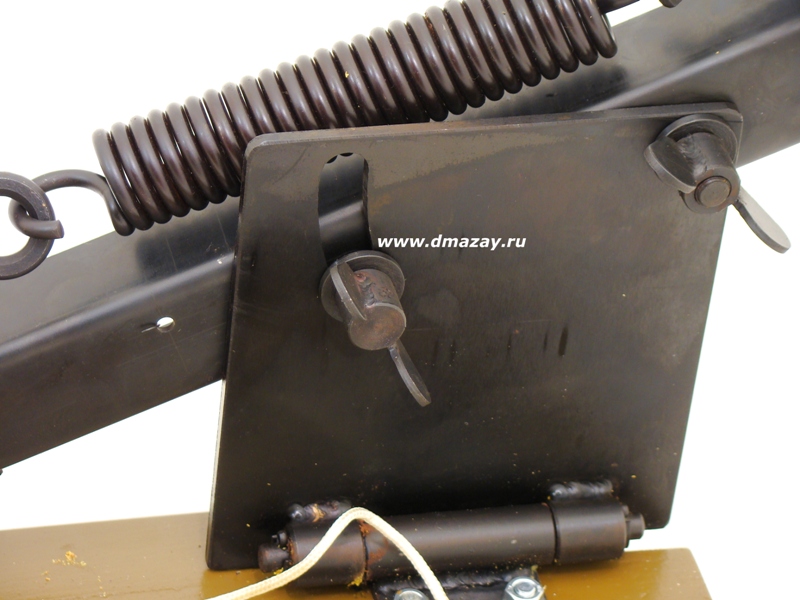

Регулировка угла наклона выброса мишени быстро, удобно и без применения дополнительного инструмента осуществляется с помощью эргономического вентиля крупного размера.
Во избежание повреждения тарелок при выбросе, край метательной лопасти оснащен прорезной мягкой полоской.
Веревка для спуска должна проходить через стальное кольцо, установленное на каркасе для соблюдения правильного угла натяжения и безопасности при запуске.
Все соединительные вентили оснащены металлическими уплотнительными кольцами, что предотвращают «разбалтывание» соединений в процессе эксплуатации.
Для удобства переноски сбоку имеется откидная ручка.
Для эксплуатации машинку необходимо установить на ровной горизонтальной поверхности.
Меры предосторожности при использовании:
При взведении рычага надежно прижмите машинку ногой за основание и, поворачивая рычаг, удерживайте его в руке до полной фиксации в замке. Перед спуском встаньте прямо, убедитесь в отсутствии посторонних рядом с поворотным рычагом, и, не убирая ноги с основания, произведите запуск.
Спуск производить исключительно шнуром!
КОМПЛЕКТНОСТЬ:
Каркас метательной машинки -
1шт
Деревянное основание -
1шт
Пружина -
1шт
Комплект крепежа -
1шт
Паспорт технического устройства -
1шт
ХАРАКТЕРИСТИКИ:
Вес:
5520 гр
Дальность выброса:
до 45 метров
Угол наклона:
регулируемый
Материал:
Сталь, деревянное основание
Упаковка:
Без упаковки
Габариты товара:
61 см,
18 см,
10 см
Производитель:
ООО «Форвард» , г. Москва
