Характеристики
| Цена за: | 1 шт |
| Выброс тарелки по стандартной траектории (вверх): | да
|
| Выброс тарелки по вертикальной плоскости "заяц": | нет |

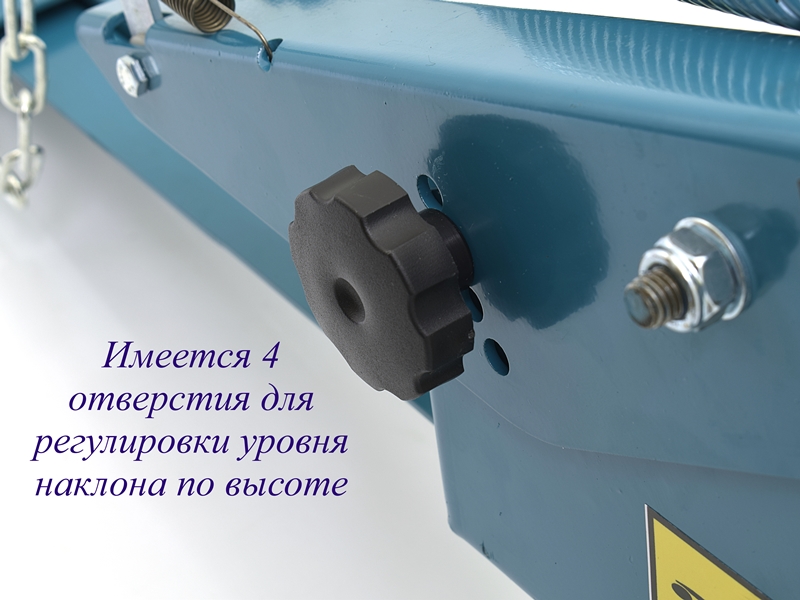

| Регулировка угла наклона: | да (дискретная, 4 положения)
|
| Дальность выброса: | до 60 метров |

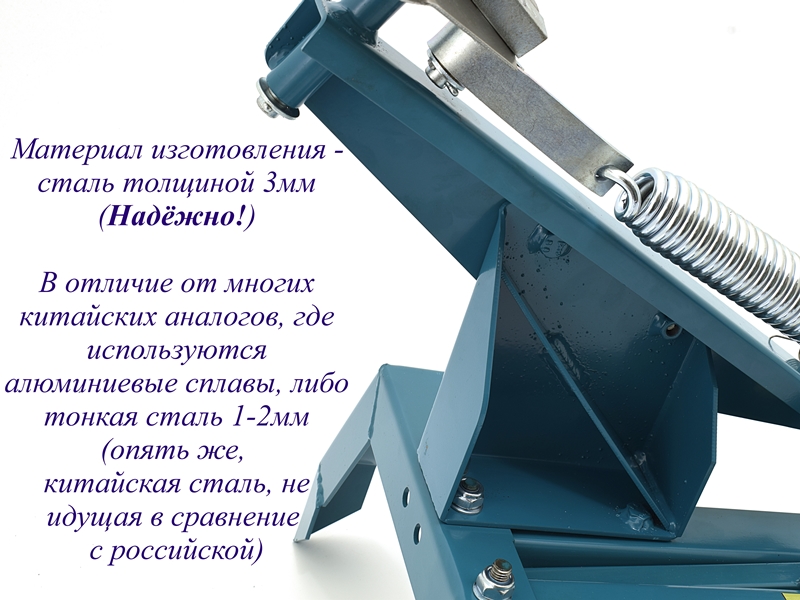

| Материал каркаса: | Сталь толщиной 3мм
|

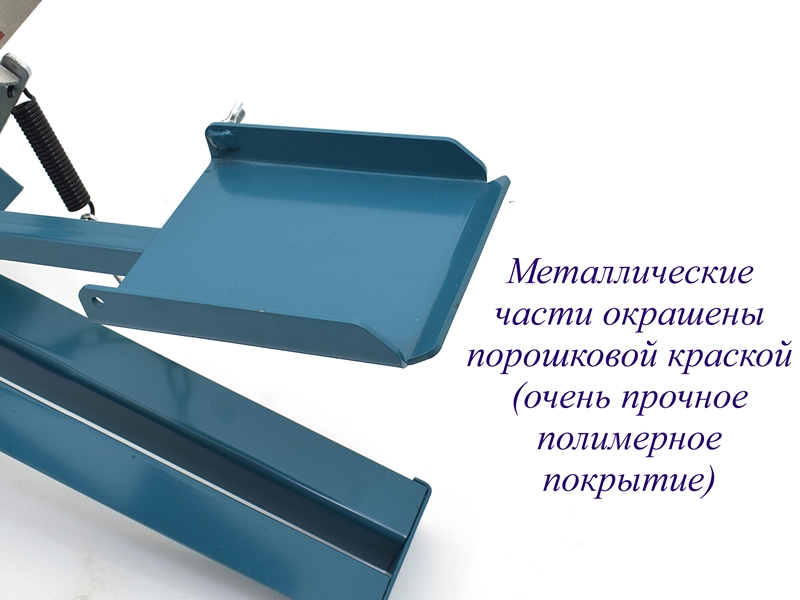

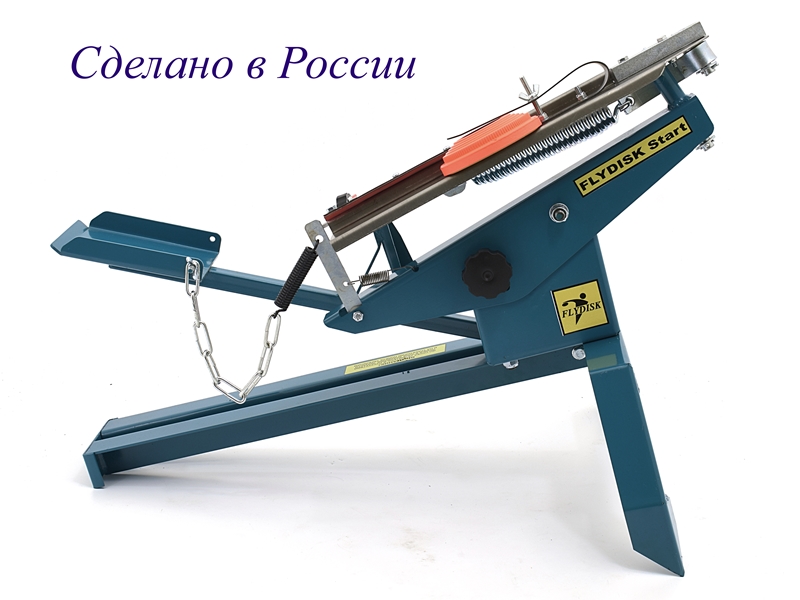

| Покрытие: | Порошковая краска |
| Производитель: | Flydisk, г. Москва, Россия
|
| Производитель пружины: | Volvo, Швеция |
|
ОПИСАНИЕ

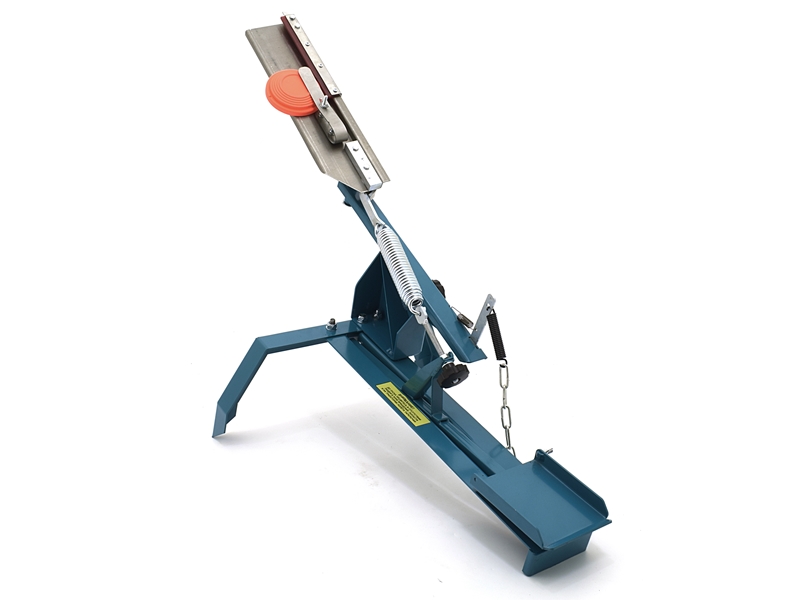

Метательная машина FLYDISK СТАРТ предназначена для пуска стандартных мишеней для стендовой стрельбы в неавтоматическом режиме.
Может быть использована в охотхозяйствах, небольших клубах и частными лицами.
FLYDISK СТАРТ рассчитана на многолетнюю безотказную работу при условии выполнения правил пользования.
Особенности.

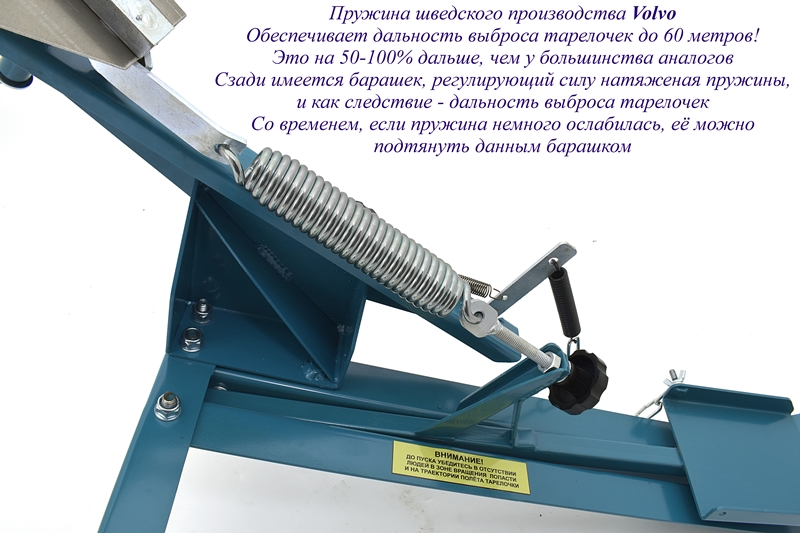

Пружина фирмы Volvo 15866833

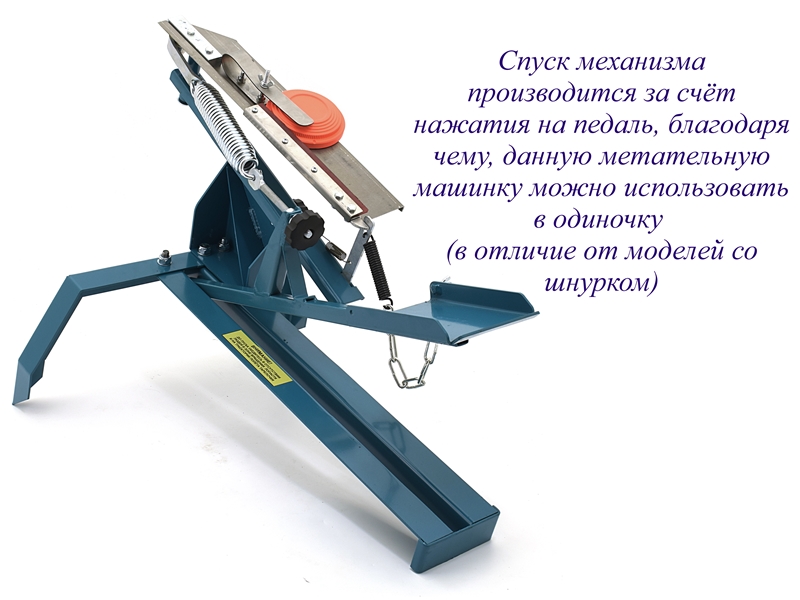

Легкий и безопасный пуск мишеней от нажатия ногой на педаль.

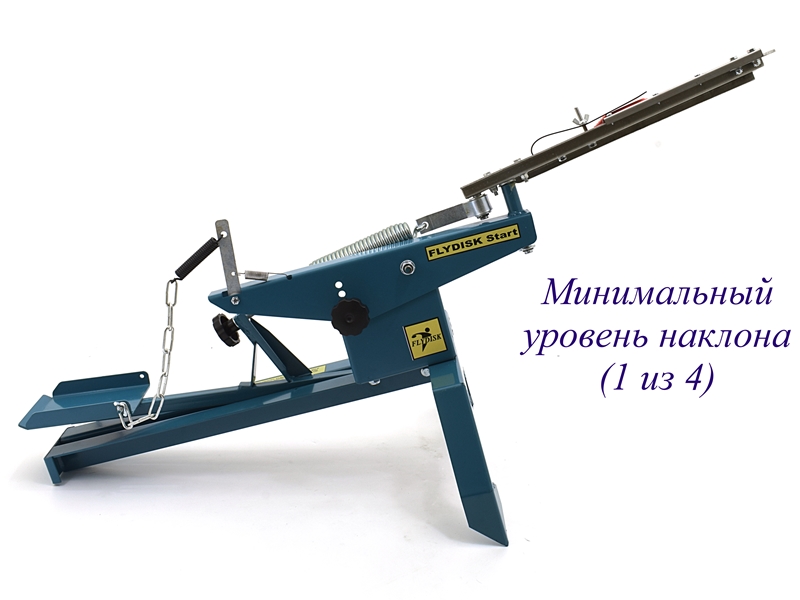

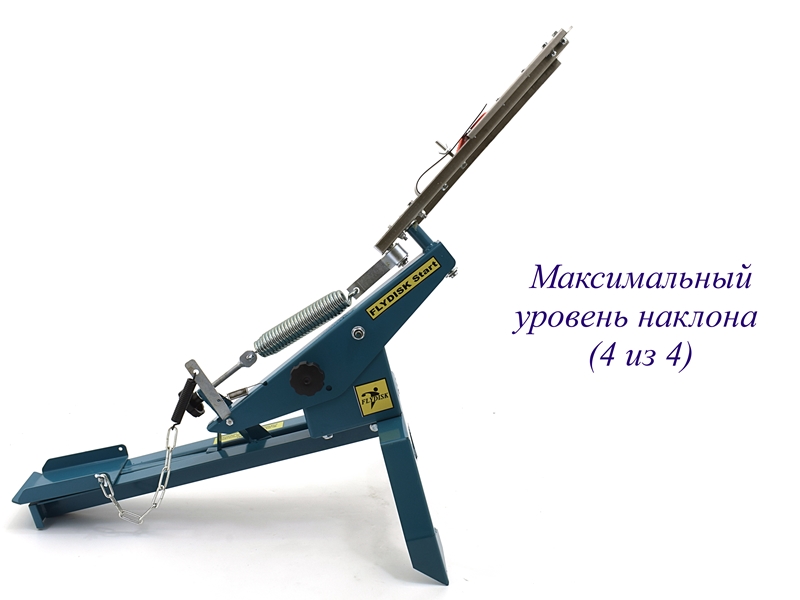

Пуск тарелочек под различными углами.

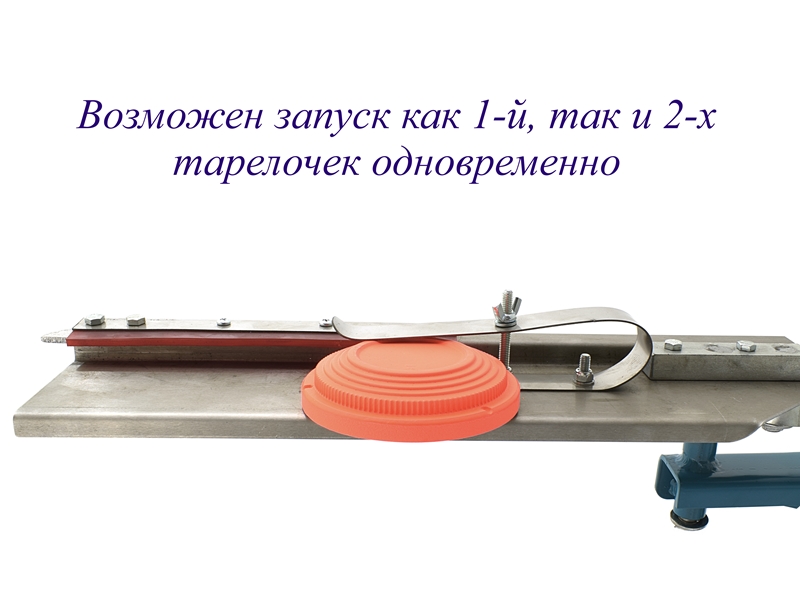

Пуск одиночных мишеней и дуплетов.
Пуск и стрельба по мишеням может осуществляться одним человеком.

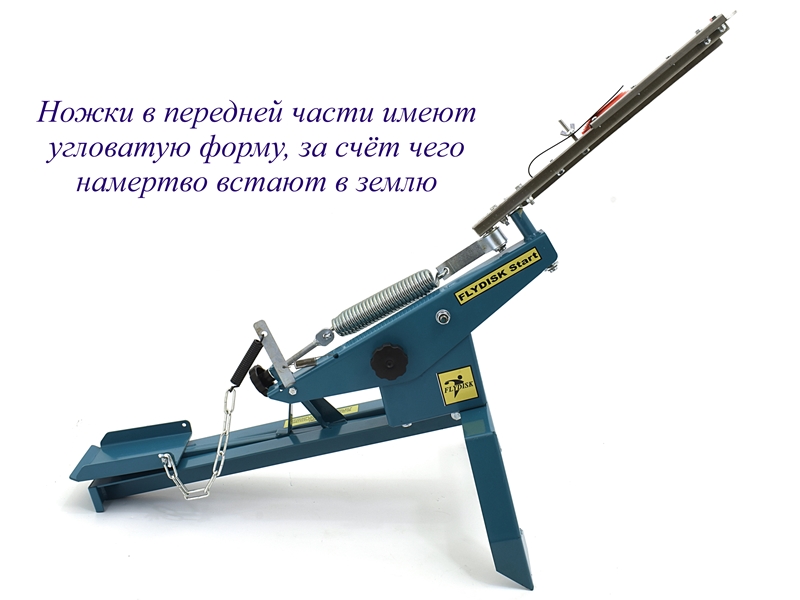

При установке не требует дополнительного крепежа.
Педаль запуска.
Технические характеристики.
Количество одновременно запускаемых
мишеней 1-2 штуки.
Мишени стандартного размера.
Дальность выброса до 60 м.
Максимальные габаритные размеры в сборе (с пружиной) 110 см Х 53 см Х 40 см.
Принцип работы.
Мишени (одна или две) кладутся на лопасть и фиксируются на ней прижимом.

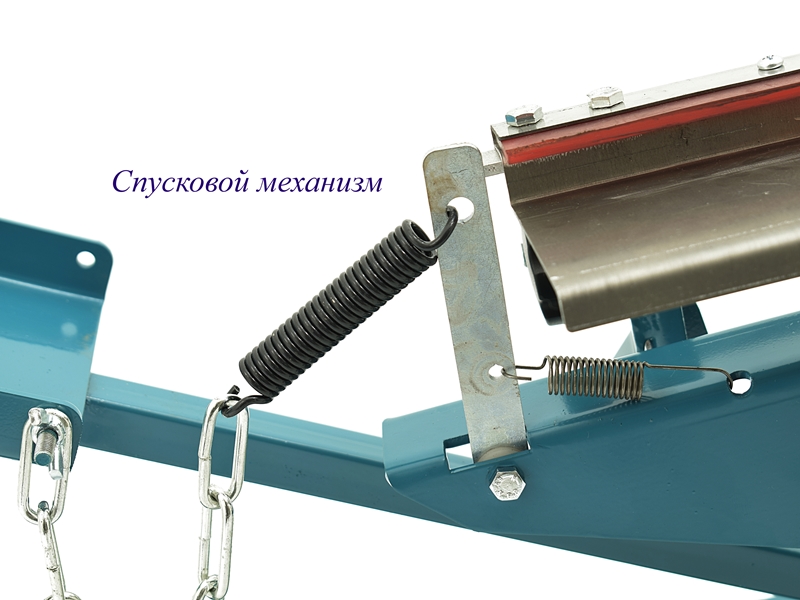

При нажатии ногой на педаль происходит натяжение пусковой пружины с одновременным натягиванием цепи фиксатора.
При полном натяжении цепи фиксатор освобождает лопасть и происходит пуск мишеней.
Порядок сборки и подготовки к работе.
Для сборки потребуются
два гаечных ключа на 17 и
один гаечный ключ на 8 для регулировки.
Внимание: Не затягивайте гайки, пока все детали не будут стоять на своих местах.
Смотри рисунки 1-2
Присоедините стойку
(1) к раме
(2) болтом №1 и закрутите гайку
№1.
Вставьте
болт №2 в раму
(2).
Положите две шайбы на раму
(2).
Поставьте переднюю опору
(3).
Закрутите
гайку №2.
Вставьте
болт №3 в
раму (2).
Положите одну шайб на
раму (2).
Закрутите
гайку №3.
Вставьте
болт №4 в
раму (2) .
Закрутите
гайку (4).
Полностью затяните все гайки.
Смотри рисунок 3
Оденьте натяжную пружину.
Внимание: Смазку движущихся частей производите в зависимости от интенсивности эксплуатации, но не реже двух раз в год.
Регулировка метательной машинки.
Смотри рисунок 4
Поставьте FLYDISK СТАРТ на землю.
Внимание: Никаких дополнительных креплений не требуется.
Установите направляющую
(4) в одно из следующих положений:
- а) верхнее отверстие в направляющей - мишень поднимается на максимальную высоту;
- б) среднее отверстие в направляющей - наиболее дальний заброс мишени;
- в) нижние отверстие в направляющей - мишень летит параллельно поверхности земли.
Выбрав положение направляющей, в соответствующее отверстие закрутите, болт - барашек и надежно затяните.
Внимание: Не нажимайте на педаль, пока не отрегулирована длина цепи фиксатора.
Смотри рисунок 5
Регулировка длины цепи осуществляется следующим образом.
Открутите гайку барашек от педали и снимите цепь с болта.
Внимание:Фиксатор не должен в это время удерживать лопасть.
Смотри рисунок 6
Нажмите на педаль ногой, чтобы она полностью опустилась.
Потяните рукой за цепь, чтобы фиксатор сдвинулся в свое крайнее положение.
Заметьте, какое звено цепи будет одеваться на болт, следующее за ним звено оденьте на болт, поставьте шайбу и закрутите гайку барашек примерно на 7 мм.
При правильной регулировке фиксатор будет освобождать лопасть до того, как педаль коснется основания при нерастянутой пружине.
В противном случае пружина цепи при пуске растянется и фиксатор выйдет из зацепления с лопастью.
После этого, еще раз отрегулируйте длину цепи.
Проверьте усилие прижатия мишени прижимом
(5) оно должно быть минимальным в тоже время мишень не должна скатываться с лопасти.
При необходимости отрегулируйте усилие прижатия гайкой
(6).
Регулировка усилия пусковой пружины
(7) осуществляется вращением гайки барашка
(8).
Внимание:При изменении положения направляющей
(4) необходима регулировка длины цепи.
Пуск мишеней.
Смотри рисунок 7
Поверните лопасть по часовой стрелке, пока она не зайдет за фиксатор. При этом педаль поднимется.
Положите мишень на лопасть под прижим, чтобы она своим ободком с накаткой прижималась к резинке лопасти.
На педаль можно нажимать левой или правой ногой, но обязательно та нога, которая не нажимает на педаль, должна находится сзади.
Нажатие на педаль нужно осуществлять плавно без рывков, чтобы метательная машинка оставалась неподвижной иначе мишень может сдвинуться на лопасти и при броске сломаться.
Перед началом стрельбы убедитесь, что в зоне полета мишени никого нет.
Также помните, что при стрельбе дробью №7 зона безопасности - 250 метров в сторону полета дроби.
Пуски мишеней под различными углами моделируют полеты различных птиц.
При тренировке стрельбы по уткам или гусям надо устанавливать направляющую FLYDISK СТАРТ в верхнее отверстие и используя рельеф местности располагать метательную машинку на холме или на краю оврага.
Для тренировки стрельбы по зайцам пускайте мишени низко параллельно земле.
Используя несколько FLYDISK СТАРТ и расположив их в укрытиях вдоль дорожки, можно проводить соревнования «охотничья тропа».
Правила безопасности.
Движущиеся элементы ММ-1 «Дуплет» и летящая мишень могут нанести тяжелые травмы.
Не допускайте к метательной машинке детей и лиц не умеющих эксплуатировать данное устройство.
Не оставляйте изделие без присмотра.
Не эксплуатируйте FLYDISK СТАРТ, если имеются повреждения его деталей.
Не применяйте узлы и детали, не предусмотренные конструкцией.
Не допускайте нахождения людей ближе
50 метров в направлении пуска мишеней.
Гарантийные обязательства.
Предприятие обязуется устранять обнаруженные неисправности в течение 12 месяцев со дня продажи, при условии соблюдения правил эксплуатации.
Гарантия не распространяется на изделия:
- вышедшие из строя из-за нарушения правил эксплуатации;
- имеющие изменения конструкции;
- при применении мишеней, не соответствующих стандарту;
- при использовании FLYDISK СТАРТ в коммерческих целях на
стрелковых стендах.
Внимание:Естественный износ защитных покрытий деталей метательной машины в процессе эксплуатации не является дефектом.
Внимание.Гарантийные обязательства не распространяются на детали, подвергаемые ускоренному износу в процессе интенсивной эксплуатации - пусковую пружину и резинку пусковой лопасти.
Комплектность.
Метательная машинка FLYDISK СТАРТ в разобранном виде со снятой пусковой пружиной.

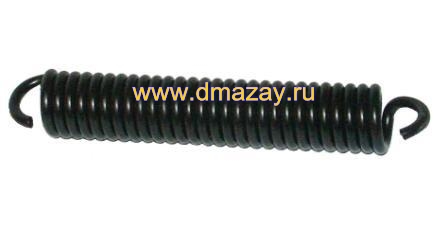

Пусковая пружина Volvo 15866833.
Руководство по эксплуатации.
Упаковка - картонная коробка.
